Робот для загрузки/выгрузки CNC — это портальная линейная система с двумя L-образными хватами, паллетной зоной и интеграцией в PLC станка. Комплекс берёт заготовку, подаёт её в патрон, запускает цикл, изымает готовую деталь и параллельно ставит следующую. Монтаж, наладка и опытная серия обычно занимают 3–5 рабочих дней, после чего оператору остаётся пополнять паллеты и забирать готовые детали. Стоимость поставки: В зависит от выбранных опций, в среднем 3 млн ₽ с НДС. Страна производства - Россия (запчасти из Китая).
Решение создано для серийной обработки стандартных позиций: втулки, фланцы, кольца, корпуса. При связке с PLC по дискретным сигналам/IO и межблочным блокировкам обеспечивается безопасная стыковка: контроль двери, патрона, «готовность к пуску», «цикл завершён», межстанционные задержки. Два зеркальных хвата позволяют одновременно снимать деталь и ставить заготовку за один проход портала — экономия такта и меньшее число открытий двери.

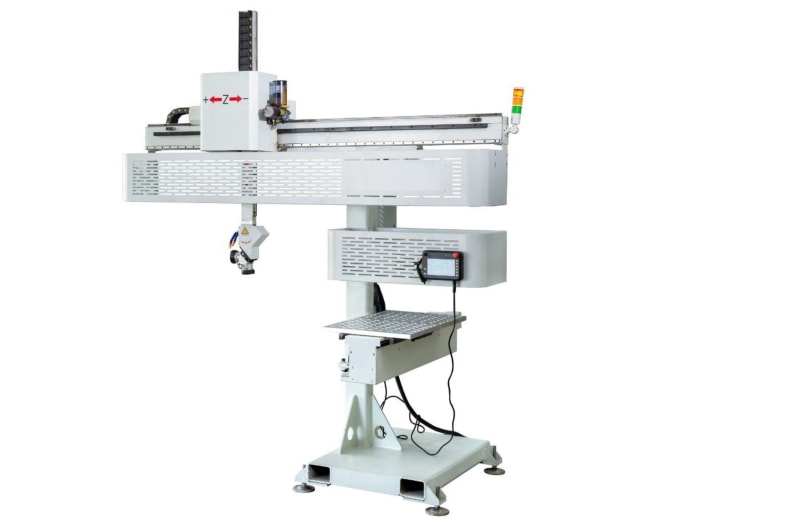

Погрузочный робот для токарного станка(CNC Robot), вертикальный тип - ООО Русское Развитие

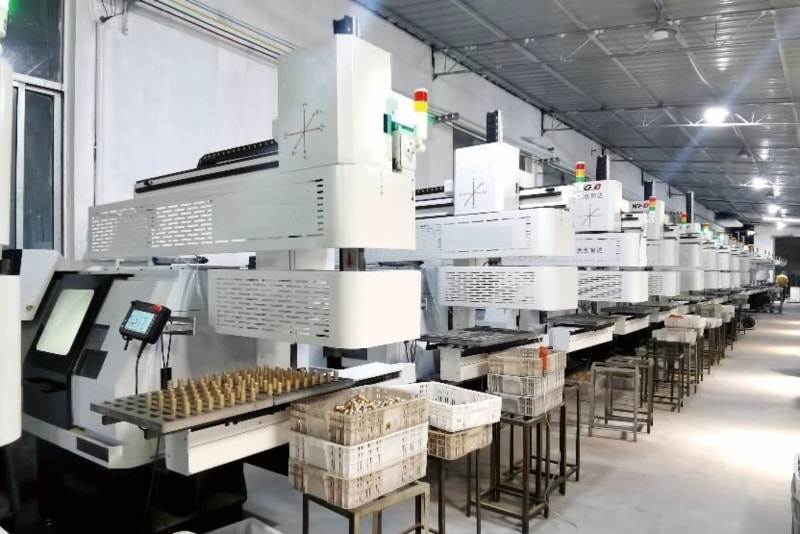

Погрузочный робот для токарного станка с ЧПУ, фото готовых продукций, ООО Русское Развитие

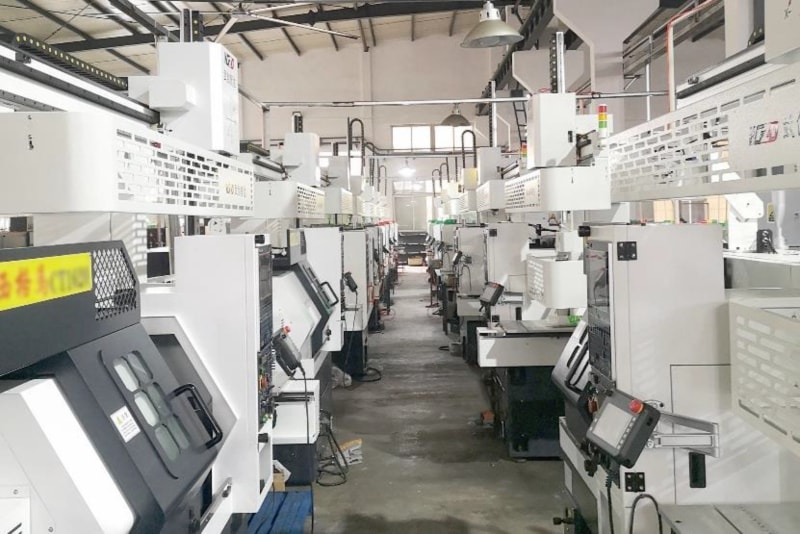

Погрузочный робот для токарного станка(CNC Robot) ООО Русское Развитие

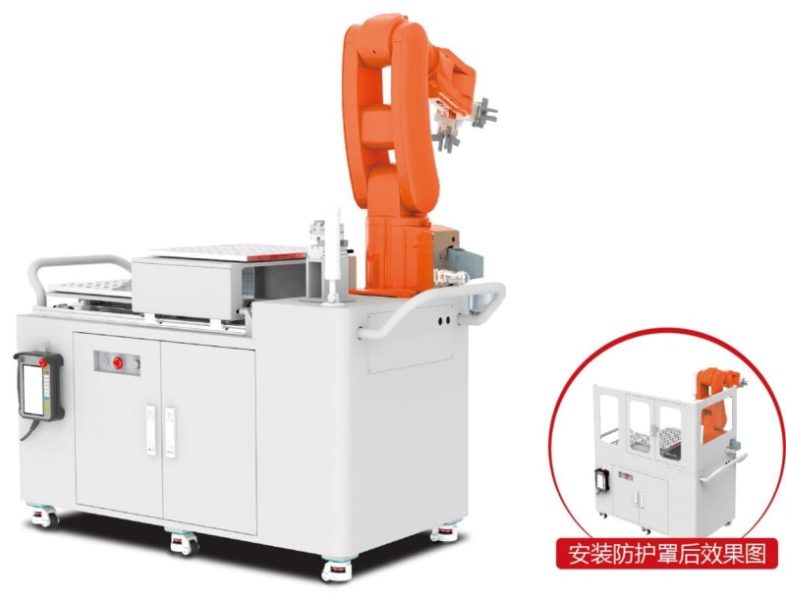

Погрузочный робот для токарного станка с ЧПУ с шарнирными суставами для горизонтальной погрузки заготовок

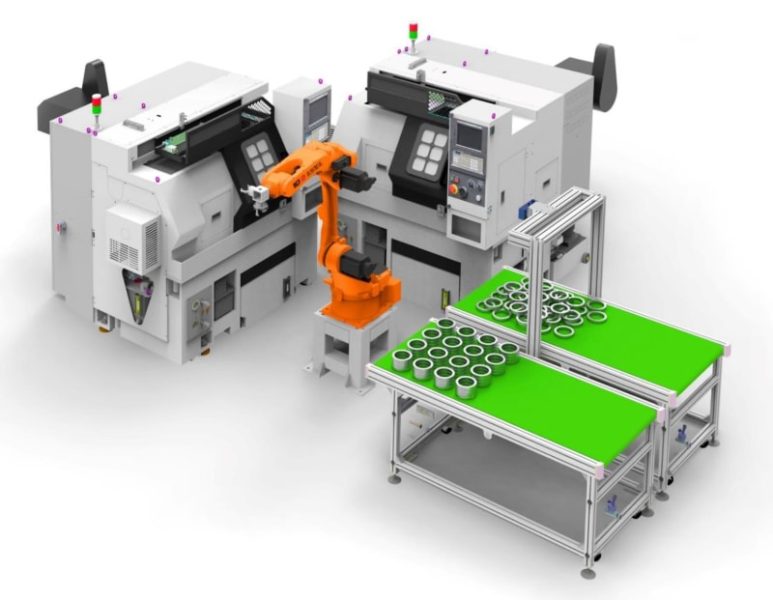

Схема распределения станции для подачи заготовок через погрузочный робот в токарные станки с ЧПУ

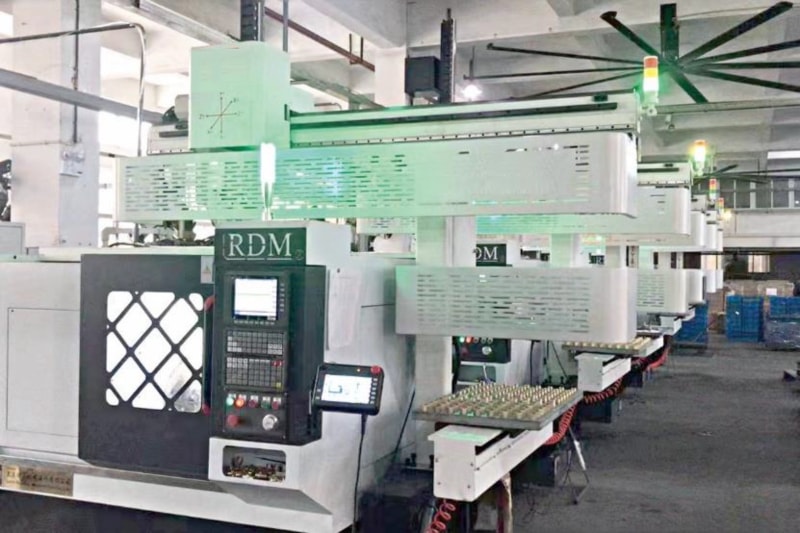

Погрузочный робот для токарного станка с ЧПУ - горизонтальный тип, ООО Русское Развитие
Как работает комплекс
Портал перемещается по линейным направляющим над рабочей зоной. Два L-хвата управляются сервоприводами, поворот на 180° обеспечивает «снял+поставил» за один такт. Паллетная зона рассчитана под смену оснастки и разные габариты заготовок. Обмен с PLC: «дверь закрыта», «патрон открыт/закрыт», «станок готов», «цикл завершён», «робот в зоне ожидания». Все логические задержки и подтверждения настроены в параметрах проекта.
Экономический эффект
Автоматизация загрузки/выгрузки снимает узкое место «человек-у станка». Практически достигается снижение трудозатрат на 1–2 оператора в смену и рост выпусков на 20–35% в сериях за счёт сокращения машинных простоев между циклами. В типовых проектах окупаемость — около 9–15 мес. при трёхсменной работе и стабильной номенклатуре.
Сроки внедрения
Монтаж рамы, выверка, подключение сигналов PLC, базовая наладка, тест-серия — 3–5 рабочих дней на одну машину. Подготовим чек-лист по оснастке, схему ввода сигналов, карту паллет и инструкцию оператора.
Безопасность
Интеграция блокировок двери, межзамков, световых барьеров/сканеров, «E-Stop». Логика исключает открытие двери при движении портала и запуск станка при нахождении хвата в зоне. Соответствие базовым требованиям TR ТС и промышленной безопасности.
дискретные I/O, сухие контакты, базовая логика в PLC
Тактовые операции
Съём детали → сдув/продув (опц.) → установка заготовки → подтверждения
Электропитание/пневмо
380 В, 50 Гц / 0,6–0,8 МПа (по проекту)
Параметры подбираются под ваш парк станков, патроны, типоразмеры и требуемый такт. Доступны исполнение для токарных и фрезерных центров, одиночных и сдвоенных постов.
Интеграция и поставка
Мы берём на себя подбор конфигурации, согласование сигналов с PLC, поставку комплекса, шеф-монтаж, наладку, обучение персонала и выпуск опытной партии. По запросу — поставка в «white-label» формате без акцента на происхождение решения.
Сервис и поддержка
Регламент ТО, запасные части, удалённые консультации, выезд при необходимости. Помогаем адаптировать оснастку под новую номенклатуру и оптимизировать карту паллет под требуемый такт.
Где решение эффективно
Серийная механическая обработка: автокомпоненты, фитинги, гидравлика, подшипниковые кольца, муфты, стандартные фланцы. Оптимально при стабильной номенклатуре и суточном плане > 200–400 шт. на позицию.
Что подготовить от заказчика
Габариты/массу заготовок и деталей, схему патрона и двери, точки обмена сигналами PLC, план выпуска, карты оснастки и требования к безопасности цеха. По этим данным формируем ТЗ и конфигурацию.
Типовой кейс внедрения

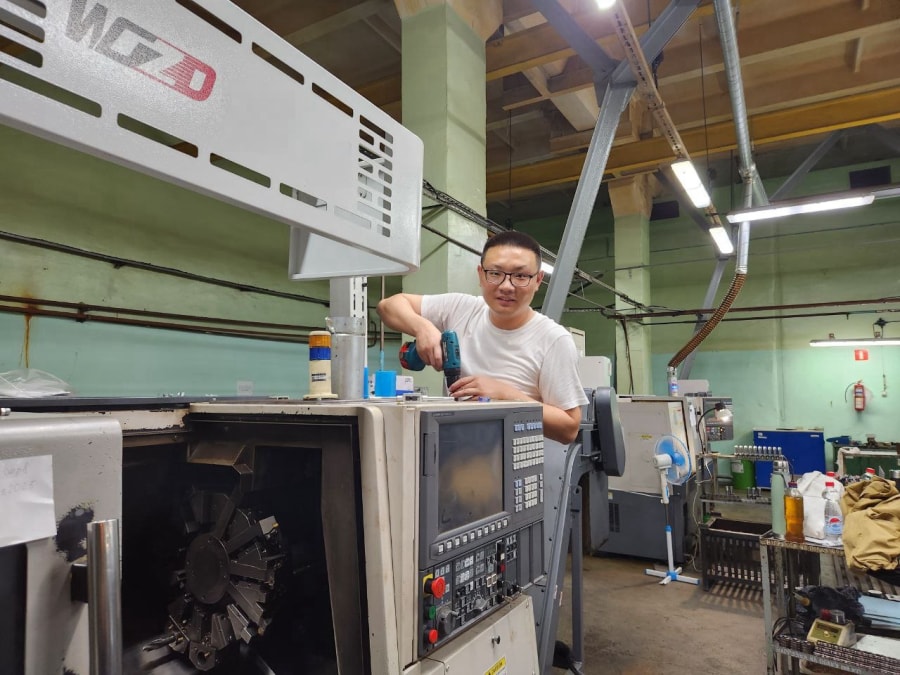

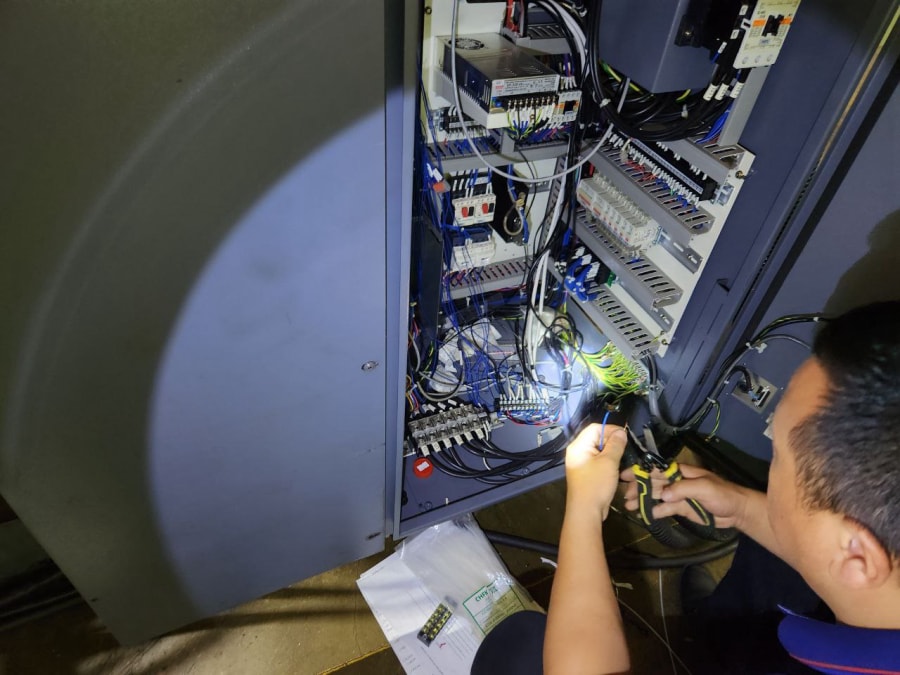

Данный проект является первым применением такого робота на российском машиностроительных предприятиях. Заказчик является акционерным обществом из Уральского региона, объём закупки - две единицы. Учитывая то, что у заказчика постоянно и периодически появятся заказы по изделиям большего объемом с простыми фигурами, в итоге рекомендовали Заказчику погрузочный робот горизонтального типа с двумя кулачками. В июле 2025 года директор Ли Цзэлун из ООО Русское Развитие и технический персонал - мастер Ли выполнили поставку и завершили монтаж.
Простая установка
Конструкция робота выполнена в модульном формате: рама, портал и зона паллет собираются на месте без необходимости в фундаменте или сложных строительных работах. Все элементы имеют заводскую юстировку, что сокращает время монтажа и пусконаладки до 3–5 дней. Подключение к станку осуществляется через стандартные интерфейсы PLC, а ввод в эксплуатацию требует лишь базовых навыков работы с промышленным оборудованием.
Интеллектуальное управление и простая настройка
Робот оснащён современным HMI-интерфейсом на русском языке, где оператор может задать координаты, последовательность операций и зоны безопасности без необходимости программирования. Встроенные функции автокалибровки автоматически определяют положение паллет и корректируют траекторию захвата, позволяя быстро перейти на новую деталь. Настройка и обслуживание выполняются через интуитивное меню, что делает эксплуатацию удобной и безопасной даже для начинающих пользователей.
Повышает эффективность предприятия
Производство стандартных изделий 220×Ø25 мм, партия 8 000 шт./мес., токарный центр с гидропатроном. До проекта: оператор у станка, средний простой между циклами 35 сек. После внедрения портала — межцикловой простой ≤ 8–12 сек., рост выпуска - 38%（каждый цикл обработки - 150 сек.）, высвобождение 3 рабочего места в ночной смене при работе с 8 станками. Переналадка паллет — до 25 мин. под соседнюю позицию.
Начать заказывать сейчас!
Отправьте нам краткое ТЗ: номенклатуру, размер площадки, фото зоны станка и схему сигналов PLC. Мы подготовим конфигурацию, КП со сроком поставки и сметой.
По запросу — поставка в прямом формате. Срок поставки - до 2 месяцев с момента оплаты.
